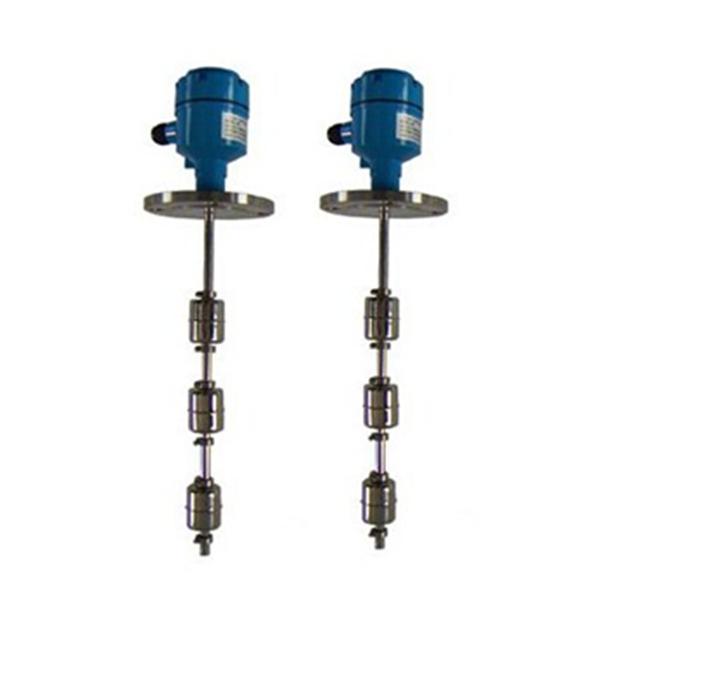

在一般的污水處理廠及泵站中,均設有潛水泵。在潛水泵的控制系統設計中，為了簡便可靠，大多采用浮球液位計開關控制進水泵的自動開停。浮球液位開關是一種靠液體的浮力改變自身狀態來達到控制目的的設備。

        它用一根電纜線連接,置于液面之上,內部裝有一個開關,當液位達到或降至某一高度時,浮球液位開關改變?cè)瓉?lái)直立或傾斜的狀態,內部開關狀態隨之改變,開關信號傳至控制機構?，F(xiàn)鹽倉污水處理廠以及長安、周王廟等泵站的水泵自動控制方式即采用這種控制方法。

        浮球液位開關控制原理現以我司為例介紹浮球開關的典型應用事例。進水泵前的污水池設有6個浮球液位開關,分成2組,信號送至可編程序邏輯控制器(工業常用的一種能按一定順序完成自動控制功能的設備,以下簡稱PLC。

        浮球液位開關的工作方式介紹。浮球液位開關控制原理開泵的控制過程有一下幾種情況:

        1、當液位低于1個浮球液位開關時,將發出低液位報警信號;

        2、當液位高于2個浮球液位開關時,開1臺進水泵;

        3、當液位高于3個浮球液位開關時,開2臺進水泵;

        4、當液位高于4個浮球液位開關時,開3臺進水泵;

        5、當液位高于5個浮球液位開關時,開4臺進水泵;

        6、當液位高于6個浮球液位開關時,開5臺進水泵,并發出高液位報警信號。
